Tính năng sản phẩm:

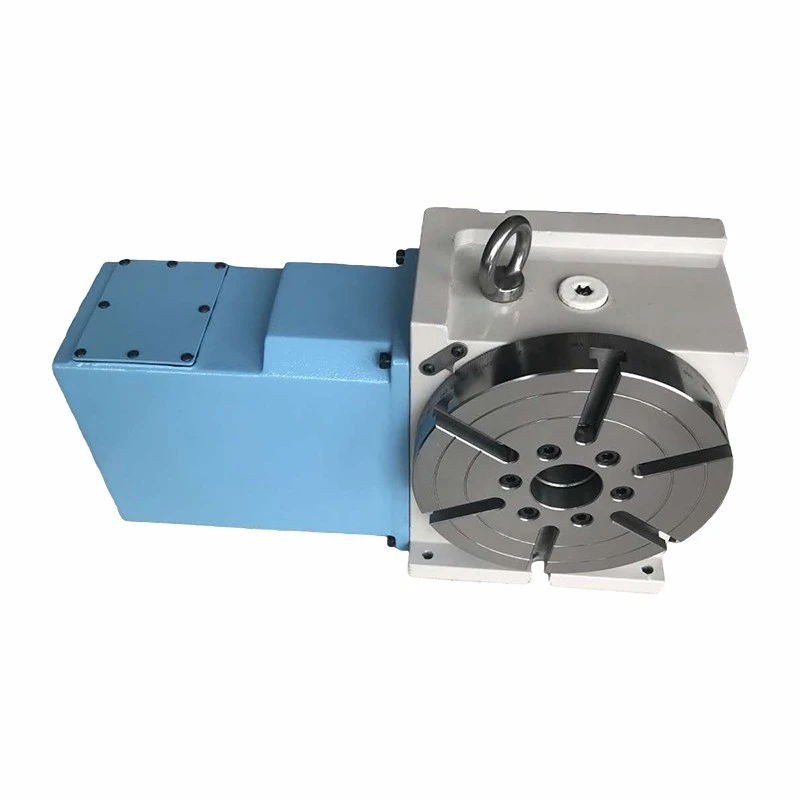

Bàn quay trục thứ 4 có độ chính xác cao đều sử dụng vòng bi hướng tâm-. Bánh răng sâu có sẵn bằng vật liệu đồng và thép hợp kim. Trong số đó, bánh răng trục vít bằng thép hợp kim có khả năng chống mài mòn vượt trội và mô-men xoắn cao hơn so với bánh răng đồng, khiến chúng có khả năng chống mài mòn-do tải cao hơn khi tác động lên trục nghiêng của máy 4 trục.
1.Độ chính xác cao: Được trang bị bộ bánh răng trục vít đôi{1}}do Nhật Bản sản xuất. Vật liệu bánh răng trục vít mang lại khả năng chống mài mòn nâng cao và tuổi thọ dài hơn.
2. Độ cứng cao: Sử dụng vòng bi hướng trục-có thể dễ dàng xử lý các hoạt động cắt-nặng.
3.Tính linh hoạt: Có thiết kế khẩu độ lớn{1}}trên tất cả các kiểu máy, cho phép ứng dụng thiết bị cố định linh hoạt hơn.
4. Hiệu suất chống nước: Thiết kế kim loại tấm chống thấm hoàn toàn với chỉ số chống nước từ IP65 trở lên.
5.Thiết kế thẩm mỹ: Lớp sơn hoàn thiện bên ngoài{1}}được áp dụng cho tất cả các kiểu máy, thể hiện tính thẩm mỹ mới của nghề thủ công cơ khí.
Kích thước:
|
Người mẫu |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
Φ |
P |
D |
|
SKQ-12160 |
132 |
233 |
200 |
183 |
13 |
18 |
125 |
16.5 |
18 |
8 |
10 |
147 |
92.5 |
Φ160 |
210 |
Φ32 |
|
SKQ-12200 |
132 |
233 |
200 |
183 |
13 |
18 |
135 |
20 |
18.5 |
8.5 |
12 |
147 |
93 |
Φ200 |
230 |
Φ42 |
Dây cáp:
Bàn quay 4 trục có độ chính xác cao có cáp 2 chân và 2 dây (màu trắng) tại đây:
Cáp 2 chân dành cho công tắc gia đình (loại NC), có 2 dây:
nâu và xanh
(nếu bộ điều khiển cnc của bạn cần 0v làm tín hiệu đầu vào gia đình, thì vui lòng kết nối màu xanh lam với 0v và màu nâu với tín hiệu đầu vào gia đình)
(nếu bộ điều khiển cnc của bạn cần 24v làm tín hiệu đầu vào gia đình, thì vui lòng kết nối màu nâu với 24v và màu xanh lam với tín hiệu đầu vào gia đình)
Hai dây màu trắng dành cho van điện từ PHANH DC24V + , - POWER. Phanh là loại mở bình thường, khi ép khí
điện từ hoạt động, phanh đang hoạt động.
Mặt bích động cơ:
Mặt bích lắp mặc định của Bàn quay trục thứ 4 có độ chính xác cao là 80 * 80mm, PCD là Φ90
Nếu động cơ servo của công ty khác và kích thước khác, vui lòng liên hệ với chúng tôi.
Tỷ số truyền:
SKQ-12160 Tỷ số truyền là 1:60
SKQ-12200 Tỷ số truyền là 1:72
Cài đặt thông số bộ điều khiển TAC2004M:
Chúng tôi đã định cấu hình tỷ số truyền điện tử cho trình điều khiển servo, vui lòng chỉ đặt bộ điều khiển CNC Thông số trạng thái số 33 Bi3=1
